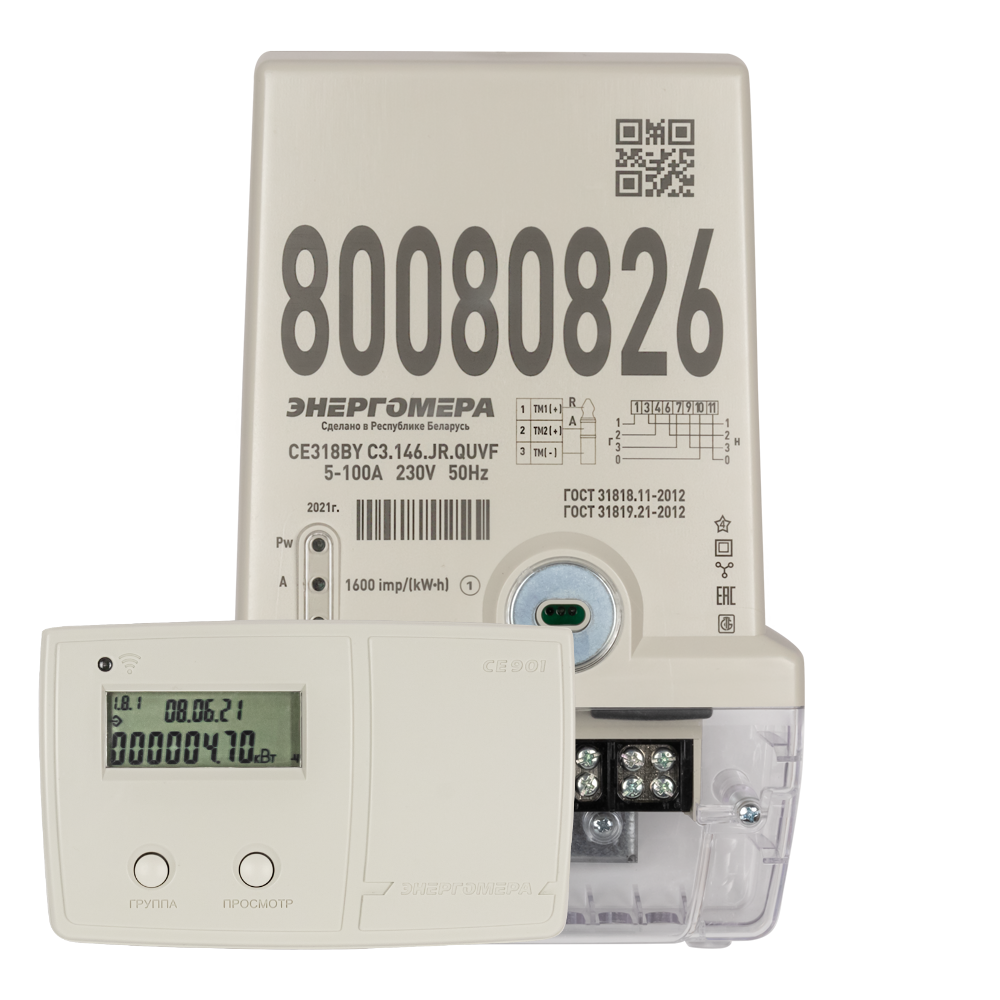

Счетчик электрической энергии СЕ 318 BY C3. 146.JR.QUVF

Рейтинг:
Описание и характеристики

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

  • Соответствует ГОСТ 31818.11-2012
  • Соответствует ГОСТ 31819.21-2012
  • Сертифицирован и внесен в Государственный реестр средств измерений под номером РБ 03 13 6052 21

ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

  • Исполнение в корпусе с креплением на опору
  • Поставляется с устройством отображения информации СЕ901
  • Наличие оптопорта
  • Модификация с  радиомодемом
  • Контроль параметров сети
  • Сохранение профилей нагрузки
  • Контроль вскрытия клеммной крышки и корпуса счетчика («электронные пломбы»)
  • Управление нагрузкой в 2-х режимах

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

  • многотарифный учет электроэнергии;
  • три варианта управления тарификацией – по событиям, внешнее и по временным зонам;
  • возможность одновременного использования вариантов управления тарификацией;
  • ведение ретроспективы (фиксация значений накопителей энергии до 720 суток, 96 расчетных периодов (месяцев), 16 лет);
  • ведение ретроспективы по событиям (до 20 событий);
  • ведение интервальных профилей четырех каналов энергии: активной и реактивной, прямого и обратного направления;
  • измерение параметров сети (частоты сети, тока по фазам, напряжения по фазам, линейных напряжений, углов между током и напряжением по фазам, углов между напряжениями фаз, коэффициента мощности по фазам, активной мощности по фазам и суммарно, реактивной мощности по фазам и суммарно, полной мощности по фазам и суммарно);
  • контроль отдельных параметров сети (длительность провала напряжения, глубина провала напряжения, длительность перенапряжения, максимальное значение перенапряжения, перерывы электроснабжения);
  • контроль потребляемой активной мощности на интервале интегрирования;
  • контроль потребляемой мгновенной мощности;
  • контроль малого потребления;
  • контроль напряжения питающей сети;
  • контроль потребляемых токов;
  • контроль частоты сети;
  • контроль последовательности фаз;
  • контроль обрыва фазы;
  • контроль встречного потока мощности;
  • сигнализация по интерфейсу;
  • учет времени;
  • самодиагностика;
  • защита информации;
  • электронные пломбы (V);
  • датчик постоянного магнитного поля (F);
  • журналы событий;
  • механизм расширенной настройки действий по событиям, возникающим в счетчике;
  • поддержка протокола обмена Smart Metering Protocol (SMP);
  • сопровождение отображаемой информации OBIS-кодами;
  • режим отложенного пломбирования клеммной крышки кнопкой;
  • работа режима отложенного пломбирования при батарейном питании.

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

  • Минимальная наработка на отказ — 220000 часов
  • Межповерочный интервал — 8 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок — 2 года
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование характеристики Значение параметра
Класс точности по активной энергии по ГОСТ 31819.21-2012 1
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 1
Стартовый ток 0,002· Iб
Базовый ток Iб, А (для счетчиков непосредственного включения) 5
Номинальный ток Iномин, А (для счетчиков трансформаторного включения) 5
Максимальный ток Iмакс, А 80, 100
Номинальное напряжение Uном, В 3×230/400
Рабочий диапазон частоты измерительной сети счетчика, Гц от 47,5 до 52,5
Полная и активная потребляемая мощность для каждой цепи напряжения, не более В·А (Вт) 3,0 (1,1)
Полная потребляемая мощность каждой цепью тока,не более В·А 0,2
Диапазон температур окружающего воздуха,соответствующий нормальным условиям, °С от 21 до 25
Диапазон рабочих температур окружающего воздуха для счетчика, °С от минус 40 до 70
Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч) от 800 до 8000
Интервалы усреднения значений мощности или значений энергии, мин от 1, 3, 5, 10, 15, 30, 60
Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее 12288
Число тарифов 8
Масса счетчика, кг, не более 2,1
Габаритные размеры корпуса
(длина х ширина х глубина), мм, не более
275х189х81
Средняя наработка до отказа, ч, не менее 220000
Средний срок службы, лет, не менее 30
Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75 II
Степень защитной оболочки по ГОСТ 14254-2015 IP64, категория 2
