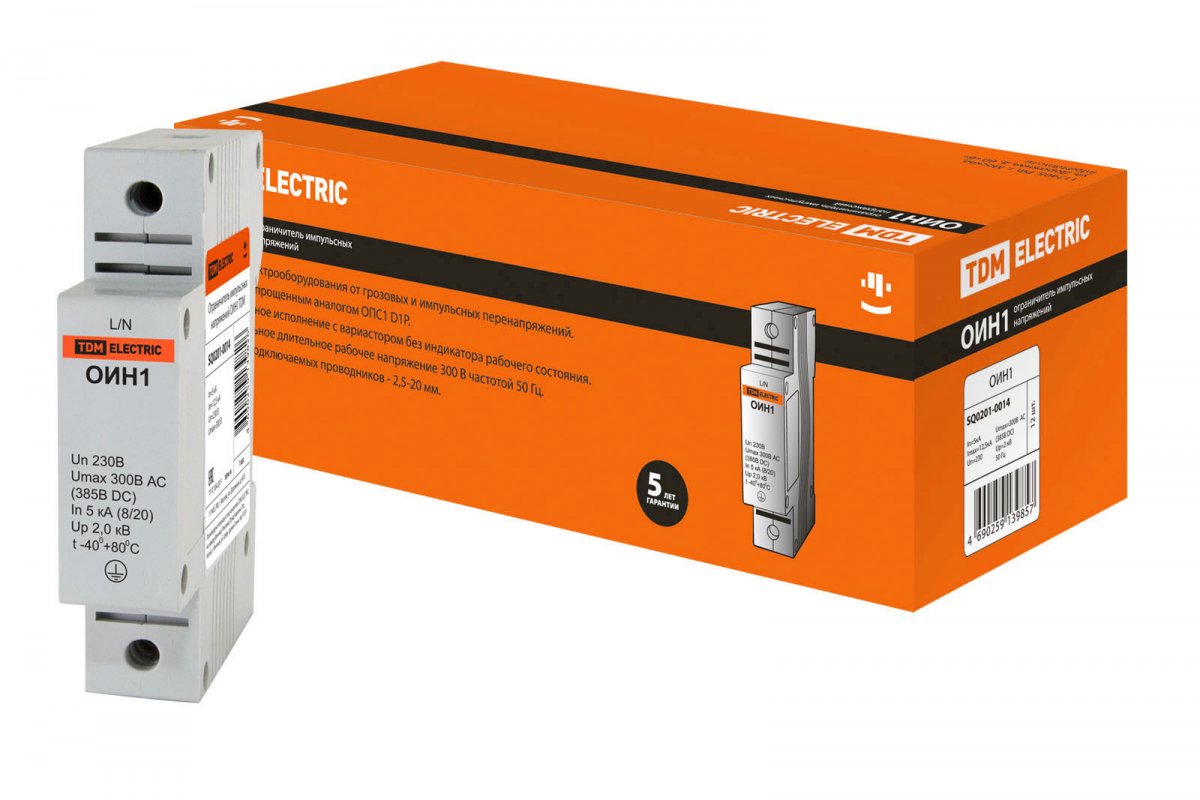

Ограничитель импульсных напряжений ОИН1, 1Р In=5kA Un=230B Im=12.5kA TDM
Рейтинг:
Артикул: SQ0201-0014
Бренд: TDM Electric
Описание и характеристики
Отзывы
Ограничитель импульсных напряжений ОИН1, 1Р In=5kA Un=230B Im=12.5kA TDM
ОПИСАНИЕ
Назначение
Защита электроустановок зданий от грозовых и коммутационных импульсных перенапряжений.
Применение
Является упрощенным аналогом ОПС1 D1P;
Применяется для защиты электронной аппаратуры от остатков атмосферных, коммутационных перенапряжений и высокочастотных помех, прошедших через ограничители перенапряжений классов В и С.
Материалы
Корпус изготовлен из негорючего самозатухающего пластика;
Для ограничения импульсов используется оксидно-цинковый варистор.
Конструкция
Имеет моноблочное исполнение с варистором без индикатора рабочего состояния;
Сечение подключаемых проводников – 2,5-20 мм.
Преимущества
За счет моноблочного исполнения и более упрощенной конструкции имеют цену в 2,5 раза ниже, чем аналог – ОПС1-D 1P;
Максимальное длительное рабочее напряжение сетей переменного тока 300В частотой 50 Гц; постоянного тока – 385В;
Применение оксидно-цинкового варистора позволяет добиться уникально высокой импульсной устойчивости при высоко-нелинейной вольтамперной характеристике.
ТЕХ. ХАРАКТЕРИСТИКИ
Число полюсов: 1
Класс защиты: УЗИП класса III
Рабочее номинальное напряжение частотой 50 Гц, Un, В: 230
Максимальное рабочее напряжение сетей переменного тока, В: 300 АС
Максимальное рабочее напряжение сетей постоянного тока, В: 385 DC
Разрядный ток 8/20 мкс, номинальный In / максимальный Imax, кА: 5/12,5
Защитный уровень напряжения Up, не более, кВ: 2,0
Классификационное напряжение Uкл, В: 470
Класс ОИН: D
Время реакции, не более, нс: 25
Климатическое исполнение и категория применения по ГОСТ 14254: УХЛ4
Степень защиты: IP 20
Сечение присоединяемых проводов, мм2: 2,5¸20
Режим работы: продолжительный
Масса 1 полюса, не более, кг: 0,08
