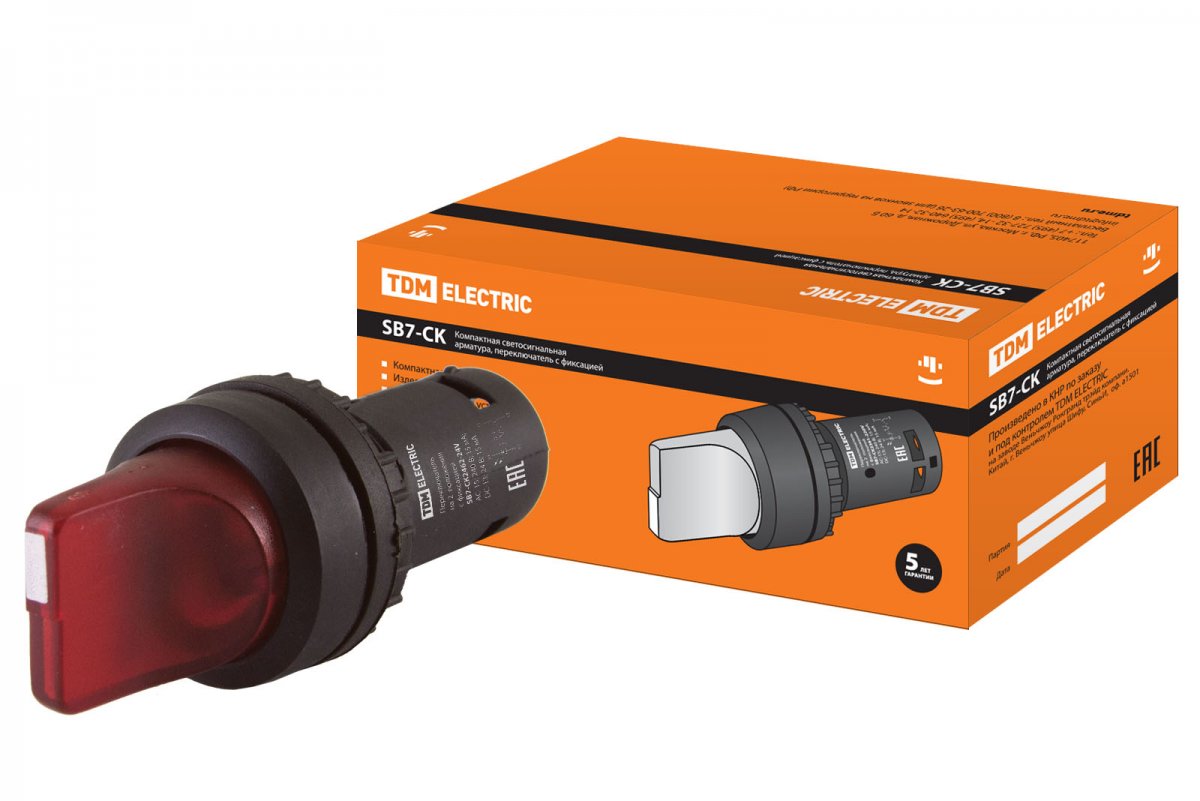

Переключатель на 2 положения с фиксацией SB7-CK2462-24V короткая ручка(LED) d22мм 1р красный TDM

Рейтинг:
Артикул: SQ0746-0056
Бренд: TDM Electric
Описание и характеристики
Переключатель на 2 положения с фиксацией SB7-CK2462-24V короткая ручка(LED) d22мм 1р красный TDM

ОПИСАНИЕ

Назначение
Для коммутации электрических цепей управления переменного напряжения до 660 В и частотой 50/60 Гц, а также постоянного напряжения до 400 В.
Соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Необходимые функции реализованы в одном прочном устройстве, что значительно упрощает монтаж.

Применение
В промышленности, на объектах инфраструктуры, в строительстве.
В системах КИПиА и РЗиА региональных электрических сетей.
В системах автоматики и электроснабжения подвижного состава железнодорожного транспорта.

Конструкция
Простая и быстрая установка, устойчивость к механическим
воздействиям.
Один блок выполняет все функции.
Фронтальная часть аналогична фронтальной части различных устройств светосигнальной аппаратуры.
Монтажная глубина не превышает 42 мм.
До двух электрически изолированных контактов.
Кнопки с фиксацией и с пружинным возвратом (с подсветкой и без подсветки).
Кнопки аварийной остановки с грибовидной головкой ø40 мм, с фиксацией при срабатывании.
Возврат поворотом.
Переключатели (2- и 3-позиционные).
Грибовидные кнопки.

ТЕХ. ХАРАКТЕРИСТИКИ

Номинальное напряжение изоляции, В: 250
Устройства со светодиодом: номинальное напряжение, В: 220/24
Устройства со светодиодом: номинальный ток, мА: 15/15
Номинальный тепловой ток, А: 5
Номинальный рабочий ток, Ie Категория применения AC 15: при 240 В - 1 A
Номинальный рабочий ток, Ie Категория применения DC 13: при 24 В – 0,3А
Механическая износостойкость, млн циклов: обычные 0,7; с ключом 0,3
Электрическая износостойкость, млн циклов: (3 600 циклов в час, коэффициент нагрузки 0,5) 0,6
Клеммы: винтовые
Сечение подсоединяемого провода, мм²:
min 1 x 0,5
max 2 x 2,5
Момент затяжки, Нм: 0,8
Степень защиты: IP40
Рабочая температура окружающей среды, °С: от -25 до +55
Температура хранения, °С: от -40 до +70
Относительная влажность: ≤85%
